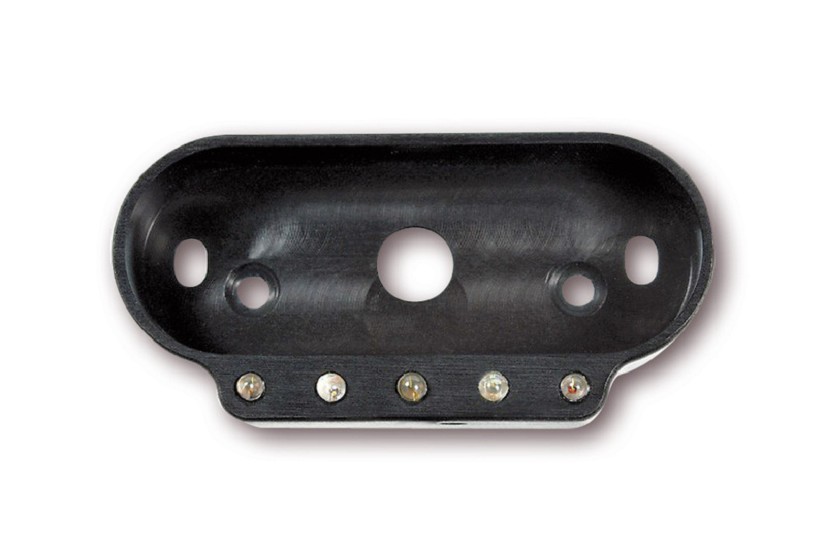

MOTOGADGET msm combi frame mit Kontrolleuchten, Schwarz
MOTOGADGET
113,05 €
% 119,00 € (5% gespart)
Produktnummer:
MPPW1138908001
Produktinformationen "MOTOGADGET msm combi frame mit Kontrolleuchten, Schwarz"
Der msm combi frame ermöglicht die Montage des motoscope mini mittels weiteren Befestigungen am Lenker. 5 Kontrollleuchten und Vorwiderstände sind schon integriert. Er ist aus dem vollen Aluminium gefräst, gebürstet eloxiert oder poliert lieferbar.
Zur Montage wird zusätzlich ein weiteres Montageelement wie z.B. combi Clip-Kit Bracket, combi Bolt-On Bracket, combi Einschweisshalter oder combi Halteblech benötigt. Das motoscope mini ist nicht enthalten.
Kabelfarbe - Funktion - Polarität
• rot - Blinker links - +12V
• blau - Blinker rechts - +12V
• orange - Blinker Masse - Masse
• grün - Fernlicht - +12V
• gelb - Fernlicht - Masse
• weiß - Neutral - +12V
• schwarz - Neutral - Masse
• braun - Öldruck - +12V
• violett - Öldruck - Masse
Optional kann die rechte Blinker Kontrolllampe für weitere Warnfunktionen, die ein +12V Signal liefern, verwendet werden.
Um beide Blinker auf der linken Blinkerkontrolllampe anzuzeigen, bitte die Montageanleitung beachten.
Lieferumfang:
Combi frame
ca. 50 cm Kabel
Schrauben
Anleitung
Hinweis:
Das motoscope mini ist nicht im Lieferumfang enthalten.
Zur Montage wird zusätzlich ein weiteres Montageelement wie z.B. combi Clip-Kit Bracket, combi Bolt-On Bracket, combi Einschweisshalter oder combi Halteblech benötigt. Das motoscope mini ist nicht enthalten.
Kabelfarbe - Funktion - Polarität
• rot - Blinker links - +12V
• blau - Blinker rechts - +12V
• orange - Blinker Masse - Masse
• grün - Fernlicht - +12V
• gelb - Fernlicht - Masse
• weiß - Neutral - +12V
• schwarz - Neutral - Masse
• braun - Öldruck - +12V
• violett - Öldruck - Masse
Optional kann die rechte Blinker Kontrolllampe für weitere Warnfunktionen, die ein +12V Signal liefern, verwendet werden.
Um beide Blinker auf der linken Blinkerkontrolllampe anzuzeigen, bitte die Montageanleitung beachten.
Lieferumfang:
Combi frame
ca. 50 cm Kabel
Schrauben
Anleitung
Hinweis:
Das motoscope mini ist nicht im Lieferumfang enthalten.
