HIGHSIDER smart 3-Pin Universal Blinkrelais, 12V
Produktinformationen "HIGHSIDER smart 3-Pin Universal Blinkrelais, 12V"
HIGHSIDER smart 3-Pin Universal Blinkrelais
Universal verwendbares Blinkrelais mit einstellbarer Blinkfrequenz. Mit diesem Relais ist es möglich, eine Blinkerkombination von LED und Glühlampe zu betreiben. Zudem ist eine Warnblinkfunktion gegeben.
Maße
Ø 37 mm
Höhe: 35 mm
Technische Daten und Anschlüsse
Spannung: 12 V
Lastaufnahme: min. 5 mA ~ max. 15 A
Verbraucher: min. 0,06 W ~ 180 W max.

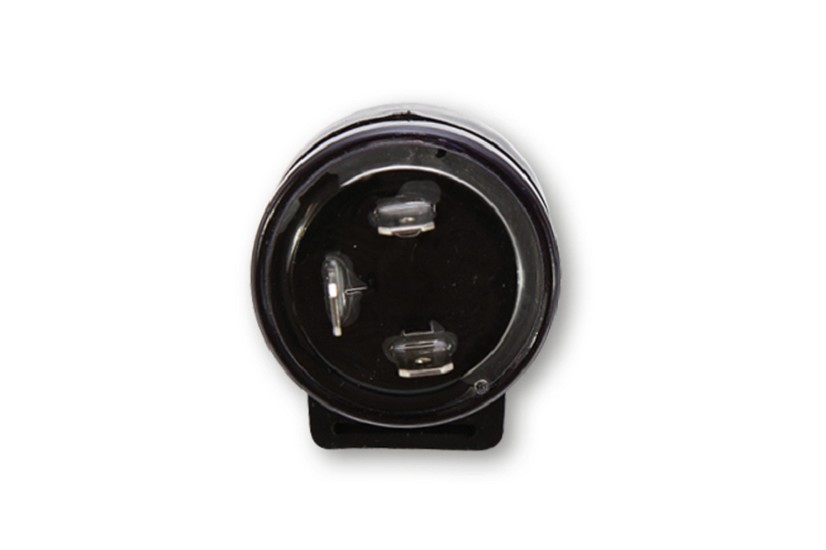

49 B = Batterie (12V +) Eingang
31 G = Masse (-)
49a L = Licht (zum Blinkerschalter)

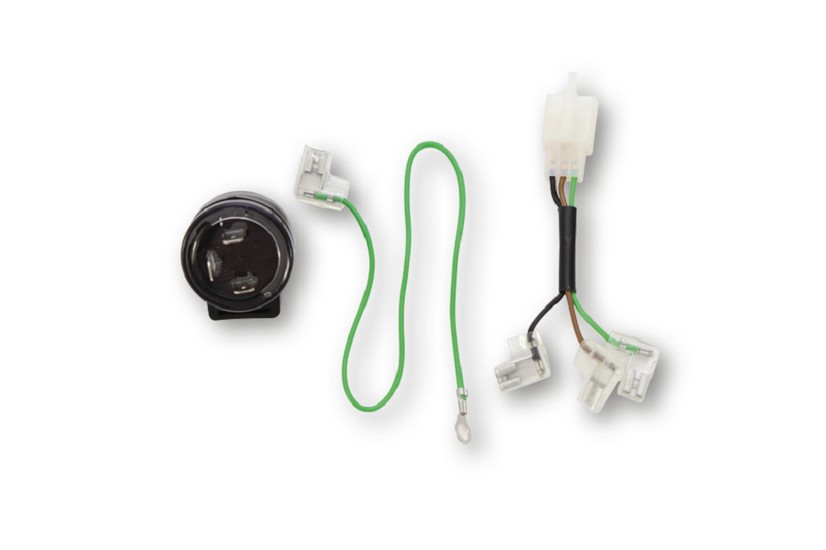

Das separate grüne Kabel auf G (31) und an Fzg. Massepunkt befestigen.
Für Fahrzeuge. mit 3-fach Stecker und 2 Pin-Belegung (49, 49a)

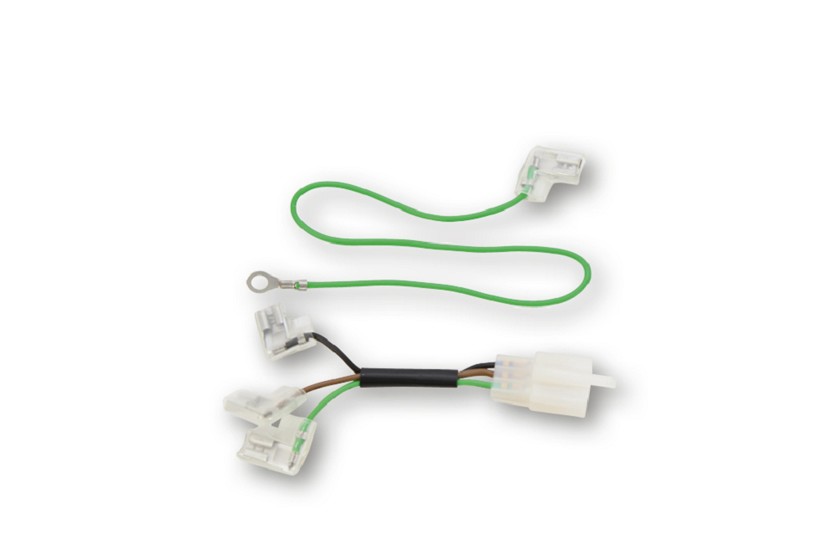

Für Fahrzeuge mit 3-fach Stecker und 3 Pin-Belegung (49, 49a, 31) das grüne Kabel am Adapterstecker verwenden (bitte prüfen, ob die Belegung korrekt ist).
Lieferumfang: 1Stück
Hinweis: Keine Funktion bei 6V !
Auszug StVO: Die Blinkfrequenz muß auf 1,5 Hz +/- 0,5 Hz (90 Impulse +/-30 Impulse in der Minute) eingestellt sein.
Universal verwendbares Blinkrelais mit einstellbarer Blinkfrequenz. Mit diesem Relais ist es möglich, eine Blinkerkombination von LED und Glühlampe zu betreiben. Zudem ist eine Warnblinkfunktion gegeben.
Maße
Ø 37 mm
Höhe: 35 mm
Technische Daten und Anschlüsse
Spannung: 12 V
Lastaufnahme: min. 5 mA ~ max. 15 A
Verbraucher: min. 0,06 W ~ 180 W max.
49 B = Batterie (12V +) Eingang
31 G = Masse (-)
49a L = Licht (zum Blinkerschalter)
Das separate grüne Kabel auf G (31) und an Fzg. Massepunkt befestigen.
Für Fahrzeuge. mit 3-fach Stecker und 2 Pin-Belegung (49, 49a)
Für Fahrzeuge mit 3-fach Stecker und 3 Pin-Belegung (49, 49a, 31) das grüne Kabel am Adapterstecker verwenden (bitte prüfen, ob die Belegung korrekt ist).
Lieferumfang: 1Stück
Hinweis: Keine Funktion bei 6V !
Auszug StVO: Die Blinkfrequenz muß auf 1,5 Hz +/- 0,5 Hz (90 Impulse +/-30 Impulse in der Minute) eingestellt sein.
